Hallo! Als Lieferant von Hydraulikventilen werde ich oft gefragt, wie verschiedene Ventile in Hydrauliksystemen funktionieren. Ein Ventil, das häufig auftaucht, ist das Wechselventil. Schauen wir uns also genauer an, wie ein Wechselventil in einem Hydrauliksystem funktioniert.
Was ist überhaupt ein Wechselventil?
Ein Wechselventil, auch Doppelrückschlagventil genannt, ist ein recht einfaches, aber raffiniertes Gerät in einer hydraulischen Anlage. Es hat eine grundlegende Aufgabe: zwischen zwei verschiedenen Druckquellen zu wählen und die Flüssigkeit mit höherem Druck zum Auslassanschluss zu leiten.
Stellen Sie es sich als einen kleinen Verkehrspolizisten für Hydraulikflüssigkeit vor. Wenn es zwei unterschiedliche Wege gibt, die die Flüssigkeit nehmen könnte (von zwei separaten Druckquellen), entscheidet das Wechselventil basierend auf dem Druck, welcher Weg gewinnt. Es ist so, als ob zwei Teams gegeneinander antreten würden und dasjenige mit mehr „Kraft“ (Druck) vorwärts kommen darf.
Der Aufbau eines Wechselventils
Der typische Aufbau eines Wechselventils besteht aus einem Ventilkörper, einem Wechselventil oder einer Kugel, sowie zwei Einlassanschlüssen und einem Auslassanschluss. Der Shuttle (oder Ball) ist hier der Schlüsselspieler. Es ist im Ventilkörper frei beweglich.
Wenn einer der Einlassanschlüsse einen höheren Druck aufweist als der andere, drückt der Druckunterschied das Shuttle oder die Kugel in Richtung des Einlassanschlusses mit niedrigerem Druck. Diese Bewegung blockiert den Anschluss mit niedrigerem Druck und ermöglicht den Durchfluss der Flüssigkeit vom Anschluss mit höherem Druck zum Auslassanschluss.
Wie es in einem hydraulischen System funktioniert
Schauen wir uns ein reales Szenario eines Hydrauliksystems an, in dem ein Wechselventil verwendet wird. Angenommen, Sie haben ein System, in dem es zwei verschiedene Pumpen gibt, die einem bestimmten Aktuator, beispielsweise einem Hydraulikzylinder, Flüssigkeit zuführen können. Diese beiden Pumpen können unter unterschiedlichen Bedingungen betrieben werden oder für unterschiedliche Phasen eines Betriebs verwendet werden.
Wenn der Druck von Pumpe A höher ist als der Druck von Pumpe B, drückt die Hochdruckflüssigkeit von Pumpe A das Shuttle oder die Kugel im Wechselventil in Richtung des mit Pumpe B verbundenen Einlasses. Dadurch wird der Einlass von Pumpe B verschlossen und die Flüssigkeit von Pumpe A fließt durch den Aktuator.
Wenn andererseits Pumpe B anfängt, einen höheren Druck als Pumpe A zu erzeugen, bewegt sich das Shuttle oder die Kugel in die entgegengesetzte Richtung und verschließt den Einlass von Pumpe A. Jetzt fließt die Flüssigkeit von Pumpe B zum Aktuator.
Diese Möglichkeit, im Handumdrehen zwischen zwei Druckquellen umzuschalten, ist äußerst nützlich. Dadurch kann das Hydrauliksystem den verfügbaren Druck optimal nutzen und sich an unterschiedliche Betriebsbedingungen anpassen.
Anwendungen von Wechselventilen in hydraulischen Systemen
Wechselventile werden in einer Vielzahl hydraulischer Anwendungen eingesetzt.
Notfallsysteme: In einigen Hydrauliksystemen gibt es eine Primärpumpe, die normalerweise Flüssigkeit liefert. Aber für den Notfall gibt es eine sekundäre Backup-Pumpe. Mit einem Wechselventil kann automatisch von der Primärpumpe auf die Backup-Pumpe umgeschaltet werden, wenn der Druck der Primärpumpe unter einen bestimmten Wert fällt.
Hybridhydrauliksysteme: Diese Systeme können verschiedene Energiequellen kombinieren, z. B. eine vom Hauptmotor angetriebene Pumpe und eine elektrisch angetriebene Hilfspumpe. Das Wechselventil kann sicherstellen, dass der Aktuator Flüssigkeit von der Quelle mit höherem Druck erhält, wodurch der Energieverbrauch optimiert wird.
Verwandte Produkte, die wir anbieten
Als Lieferant von Hydraulikventilen haben wir einige tolle Produkte, die Sie interessieren könnten. Zum Beispiel unsereYHZ - 10 - 1 Mobile Hydraulikventile Minibagger Baggerlader Schwenkbarist perfekt für Minibagger und Baggerlader. Es bietet hochwertige Leistung und zuverlässigen Betrieb.

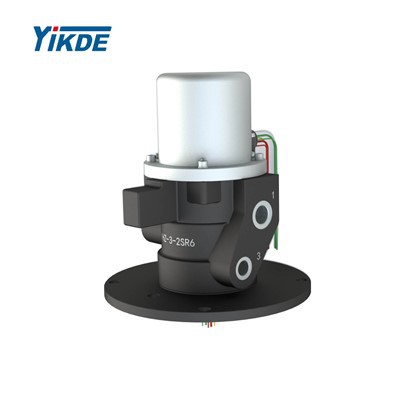

Ein anderer ist unserElektrohydraulischer Schwenker. Es ist für hydraulische Hebesysteme konzipiert und sorgt für einen reibungslosen und effizienten Betrieb. Und wenn Sie sich speziell für Bagger interessieren, dann sind unsereElektrohydraulischer Schwenker für Baggerist eine erstklassige Wahl.
Warum Wechselventile in Ihrem Hydrauliksystem wichtig sind
Der Einsatz eines Wechselventils in Ihrem Hydrauliksystem kann mehrere Vorteile bringen. Erstens erhöht es die Zuverlässigkeit des Systems. Durch die Möglichkeit, zwischen zwei Druckquellen umzuschalten, wird sichergestellt, dass der Aktuator immer ausreichend mit Flüssigkeit versorgt wird.
Zweitens verbessert es die Effizienz des Systems. Das Ventil kann die Flüssigkeit von der Quelle mit höherem Druck leiten, was bedeutet, dass der Aktuator effektiver arbeiten kann, ohne Energie zu verschwenden.
So wählen Sie das richtige Wechselventil aus
Wenn Sie ein Wechselventil für Ihr Hydrauliksystem auswählen möchten, sollten Sie einige Dinge beachten.
Druckstufe: Sie müssen sicherstellen, dass das Wechselventil den maximalen Druck bewältigen kann, den Ihr System möglicherweise erzeugt. Bei zu niedrigem Druck kann es zum Ausfall des Ventils und damit zu Systemstörungen kommen.
Durchflussrate: Das Ventil sollte auch in der Lage sein, die erforderliche Durchflussmenge Ihres Systems zu bewältigen. Ein Ventil mit einer zu geringen Durchflussrate schränkt den Flüssigkeitsfluss ein und verringert die Leistung des Stellantriebs.
Größe und Montage: Berücksichtigen Sie die physische Größe des Wechselventils und wie es in Ihrem System montiert werden kann. Es sollte gut in den verfügbaren Raum passen und einfach zu installieren und zu warten sein.
Wartung von Wechselventilen
Damit Ihr Wechselventil ordnungsgemäß funktioniert, ist eine regelmäßige Wartung unerlässlich. Sie sollten das Shuttle oder die Kugel sowie das Ventilgehäuse auf Anzeichen von Abnutzung prüfen. Stellen Sie sicher, dass die Dichtungen in gutem Zustand sind, um ein Austreten von Flüssigkeit zu verhindern.
Halten Sie außerdem das Ventil sauber. Schmutz und Ablagerungen können in das Ventil eindringen und dessen Funktion beeinträchtigen. Zur regelmäßigen Reinigung des Ventils können Sie ein geeignetes Reinigungsmittel verwenden.
Abschluss
Zusammenfassend lässt sich sagen, dass Wechselventile eine wichtige Komponente in hydraulischen Systemen sind. Sie spielen eine entscheidende Rolle bei der Auswahl der richtigen Druckquelle und sorgen für den reibungslosen Betrieb von Aktoren. Als Lieferant von Hydraulikventilen verstehen wir die Bedeutung dieser Ventile und bieten eine Reihe hochwertiger Produkte an, die Ihren Anforderungen gerecht werden.
Wenn Sie mehr über unsere Produkte erfahren möchten oder Fragen zu Wechselventilen oder anderen Hydraulikventilen haben, zögern Sie nicht, uns für ein Beschaffungsgespräch zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die besten Lösungen für Ihre Hydrauliksysteme zu finden.
Referenzen
- Handbuch für hydraulische Systeme von John F. Dorman
- Fluidtechnik von George Luger
