Als führender Anbieter von Druckrückschlagventilen erhalte ich häufig Anfragen von Kunden zu den Unterschieden zwischen direktwirkenden Druckrückschlagventilen und vorgesteuerten Druckrückschlagventilen. Das Verständnis dieser Unterschiede ist entscheidend für die Auswahl des richtigen Ventils für bestimmte Anwendungen. In diesem Blogbeitrag werde ich mich mit den Eigenschaften, Funktionsprinzipien, Vor- und Nachteilen beider Ventiltypen befassen, um Ihnen dabei zu helfen, eine fundierte Entscheidung zu treffen.
Direktwirkende Druckrückschlagventile
Funktionsprinzip
Ein direkt wirkendes Druckrückschlagventil funktioniert nach einem einfachen mechanischen Prinzip. Es besteht aus einem Ventilsitz, einem Ventilkegel oder einer Kugel und einer Feder. Die Feder übt eine voreingestellte Kraft auf den Ventilkegel oder die Kugel aus und hält sie gegen den Ventilsitz. Wenn der Eingangsdruck die Federkraft übersteigt, wird der Teller oder die Kugel vom Sitz abgehoben, sodass Flüssigkeit durch das Ventil fließen kann. Wenn umgekehrt der Einlassdruck unter den von der Feder eingestellten Druck fällt, wird der Ventilkegel oder die Kugel durch die Feder auf den Sitz zurückgedrückt, wodurch ein Rückfluss verhindert wird.
Eigenschaften
- Einfachheit: Direktwirkende Ventile haben einen relativ einfachen Aufbau mit weniger Bauteilen. Diese Einfachheit macht sie leicht zu verstehen, zu installieren und zu warten.
- Schnelle Reaktion: Sie können schnell auf Druckänderungen reagieren. Da keine zusätzlichen Steuerkreise oder komplexen Mechanismen erforderlich sind, kann das Ventil fast augenblicklich öffnen und schließen, wenn der Druck den Sollwert erreicht.
- Anwendungen mit geringem Durchfluss: Diese Ventile eignen sich normalerweise besser für Anwendungen mit geringem Durchfluss und niedrigem Druck. Die Federkraft begrenzt die maximale Durchflussrate, die das Ventil effektiv verarbeiten kann.
Vorteile
- Kostengünstig: Aufgrund ihres einfachen Designs sind direktwirkende Druckrückschlagventile im Vergleich zu vorgesteuerten Ventilen im Allgemeinen kostengünstiger in der Herstellung und Anschaffung.
- Zuverlässigkeit: Mit weniger Komponenten ist die Wahrscheinlichkeit eines mechanischen Versagens geringer. Sie sind für ihre langfristige Zuverlässigkeit unter stabilen Betriebsbedingungen bekannt.
Nachteile
- Begrenzte Druckkapazität: Die federbasierte Konstruktion begrenzt den maximalen Druck, den das Ventil verarbeiten kann. Für Hochdruckanwendungen müsste die Feder extrem stark sein, was zu Problemen bei der Ventilgröße und dem Ansprechverhalten führen kann.
- Schlechte Durchflusseigenschaften bei hohen Durchflussraten: Mit zunehmender Durchflussrate kann es zu Instabilität des Ventils und übermäßigen Druckabfällen kommen. Dies kann zu einem ineffizienten Betrieb und möglichen Schäden am System führen.
Vorgesteuerte Druckrückschlagventile
Funktionsprinzip
Ein pilotgesteuertes Druckrückschlagventil verwendet ein kleines Pilotventil, um das Öffnen und Schließen des Hauptventils zu steuern. Das Pilotventil wird durch einen geringen Flüssigkeitsdruck aus dem System betätigt. Wenn der Steuerdruck ein bestimmtes Niveau erreicht, überwindet er die Kraft, die das Hauptventil geschlossen hält, sodass sich das Hauptventil öffnen und Flüssigkeit fließen kann. Der Pilotkreis bietet die Möglichkeit, die Steuerkraft zu verstärken, sodass das Ventil höhere Drücke und Durchflussraten bewältigen kann.
Eigenschaften
- Hochdruck- und Hochdurchflussfähigkeit: Pilotgesteuerte Ventile sind in der Lage, viel höhere Drücke und Durchflussraten zu bewältigen als direktgesteuerte Ventile. Der Pilotkreis ermöglicht eine effizientere Steuerung des Hauptventils, selbst unter extremen Bedingungen.
- Präzise Kontrolle: Sie bieten eine präzisere Steuerung des Öffnungs- und Schließdrucks. Das Pilotventil kann zur Feinabstimmung der Betriebseigenschaften des Hauptventils eingestellt werden.
- Komplexität: Die Konstruktion vorgesteuerter Ventile ist komplexer als bei direkt wirkenden Ventilen. Sie erfordern zusätzliche Komponenten wie Steuerleitungen, Düsen und Steuerkammern.
Vorteile
- Hoch – Leistung: Ideal für Hochdruck- und Durchflussanwendungen in Industriemaschinen, Hydrauliksystemen und Kraftwerken.
- Flexibilität: Der Pilotkreis kann auf unterschiedliche Weise konfiguriert werden, um spezifische Anwendungsanforderungen zu erfüllen, z. B. Druckentlastung, Durchflussregelung oder Rückflussverhinderung.
Nachteile
- Höhere Kosten: Die zusätzlichen Komponenten und die Komplexität des Designs machen vorgesteuerte Druckrückschlagventile teurer als direkt wirkende Ventile.
- Wartungsanforderungen: Aufgrund der komplexen Konstruktion erfordern diese Ventile auch eine häufigere Wartung und Fehlerbehebung. Jegliche Probleme mit dem Steuerkreis können die Leistung des Hauptventils beeinträchtigen.
Anwendungsüberlegungen
Bei der Wahl zwischen einem direktwirkenden und einem vorgesteuerten Druckrückschlagventil müssen mehrere Faktoren berücksichtigt werden:
- Druck- und Durchflussanforderungen: Wenn die Anwendung niedrigen Druck und geringe Durchflussraten erfordert, kann ein direkt wirkendes Ventil ausreichend sein. Für Anwendungen mit hohem Druck und hohem Durchfluss ist jedoch ein vorgesteuertes Ventil normalerweise die bessere Wahl.
- Systemkomplexität: In einfachen Systemen, in denen schnelle Reaktion und niedrige Kosten Priorität haben, ist ein direkt wirkendes Ventil eine gute Option. In komplexeren Systemen, die eine präzise Steuerung und hohe Leistung erfordern, ist ein vorgesteuertes Ventil besser geeignet.
- Budget: Wie bereits erwähnt, sind direktwirkende Ventile im Allgemeinen kostengünstiger. Wenn das Budget eine große Rolle spielt, kann ein direkt wirkendes Ventil die richtige Wahl sein.
Verwandte Produkte in unserem Katalog
Als Lieferant von Druckrückschlagventilen bieten wir eine breite Palette von Ventilen an, um den unterschiedlichen Kundenanforderungen gerecht zu werden. Sie können unsere verwandten Produkte erkunden:
- Lieferant von hydraulischen Steuerventilen und Gegengewichtsventilen von Yikde
- Overcenter-Ventil YKD
- Motor-Overcenter-Ventil für Kran
- Hydraulisches Ausgleichsventil Vbcd G12 - DE

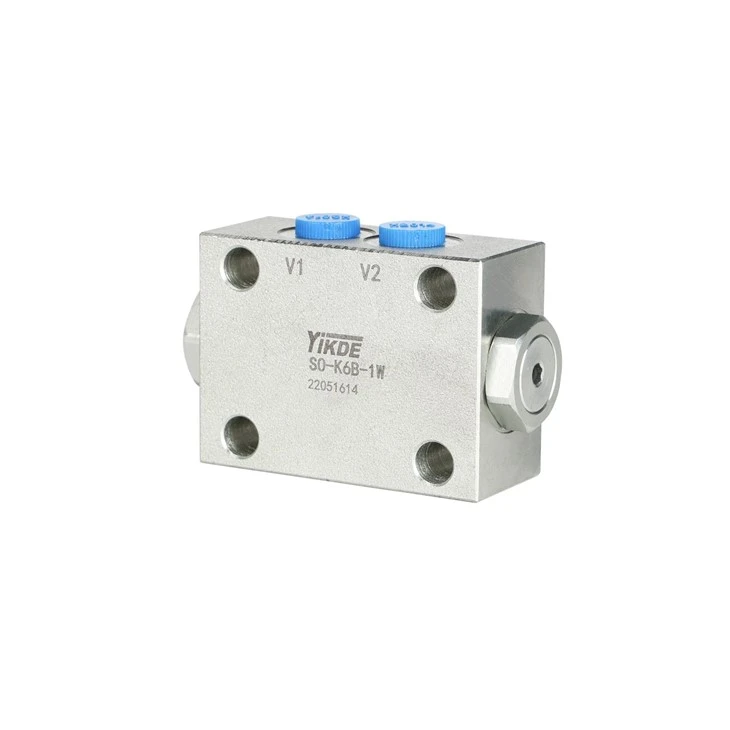

- Hochwertiges hydraulisches Pilot-Rückschlagventil mit hydraulischer Sperre
